[硬體]SMC WBR11G無線網路設定

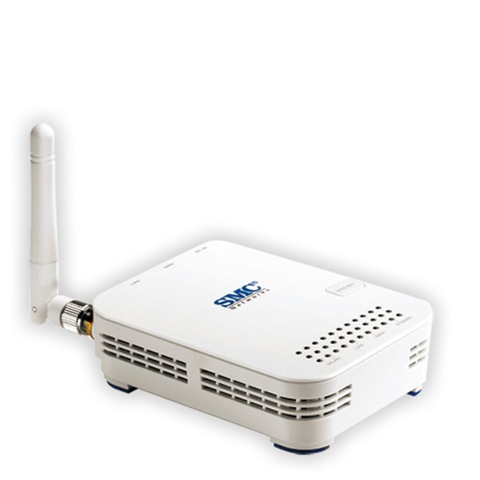

因為某種不可抗拒原因，手上多了這台跟我去年拿到的免費La Fonera(初代)超級像，迷你的無線基地台。

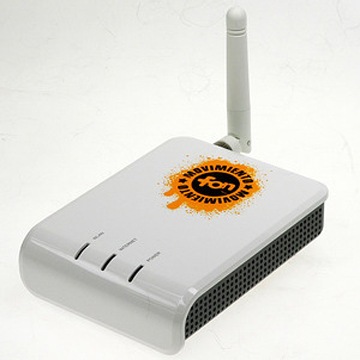

左邊是SMC的WBR11G,右邊是去年免費拿到的La fonera (目前在王老師家苟活中)

PC家上SMC WBR11G (NT.1499)的介紹	PC home 上La Fonera (NT.799)的介紹
-外型輕巧 方便好用 -多國語言設定介面（繁中、英） -支援WPS(Wi-Fi Protected Setup)無線加密簡單設定功能 -支援WDS（中繼/漫遊）功能 -支援QoS頻寬管理功能 -支援二組ESSID -可當作Wireless Client使用 -可拆換式天線設計 -支援USB供電(內附USB電源線)	。具備雙SSID，可安全的分離私人網路及公眾網路 。支援 IEEE 802.11B/G 無線高速模式 。具備瀏覽器簡易設定畫面 。可遠端設定您的FON AP（透過 www.fon.com） 。支援自動頻道選擇，讓訊號保持最佳狀態 。支援WPA-PSK（TKIP-AES）加密 。具備 WEP 128/64-bit 加密功能 。內建 DHCP 伺服器 。最佳化高速路由 。支援SMA標準接頭，可更換天線 。具備一個 LAN PORT(10/100 Mbps)

寫到這邊只是想說，這兩個玩意真的很像。

實際上用起來也真的差不多，La fonera有的缺點，WBR11G也都有。好在去年已經和Fonera奮戰過一次，只要瞭解正常設定基地台的方法不適用於WBR11G，就能開始深入體會到這台機器的奧妙之處。

在設定這台機器前，要有覺悟的是：

1.開機會很久，一般超過5分鐘再作下一個設定會比較好。

正常的無線AP/Router機器設定都是設定完馬上能套用，即使需要重開機，通常都能在開機後30秒內搞定。( i.e. PCI最近特價799的BLW-54MF 高速無線網路寬頻分享器) 這台和Fonera一樣，等開機會讓人等到抓狂。

2.一些設定設完後不馬上重開機，就等著戳屁屁重置。→這是為何我下頭步驟如此繁複的主因。

對於喜歡東設西設的人，這是一件很痛苦的事，尤其是在設每次重新開機都要超過5 分鐘才會穩定的機器時感觸更深。舉凡改個SSID，設置WEP密碼，增加用戶的MAC address…etc.都需要重開機一次，言下之意是：光設定好機台就需要1個小時以上，其中還不包括因為開機太頻繁當掉的時間。

3.說明書很精美，只是內容太簡陋了點。

一堆AP進階設置說明書內都沒有寫，官網上也找無。此時正應驗RTFM完全無用武之地…若非如此，我也不會想在這打這篇文章。

缺點一大堆，但還是非它不可的原因，只為那『2組可自由運用的SSID』和Qos功能…

因為某 J 學長在辦公室弄了台陽春的ASUS WL566GM MIMO架無線區網想分給他的學生用，無奈此閹割版本儘管有三根天線加持，穿越4道以上的牆壁和無數實驗器材後所剩的訊號只剩個『慘』字可形容。ASUS WL566GM是個沒有支援WDS的基地台，因此也沒法搞個便宜的repeater AP來展延訊號。而具有universal repeater的AP價格幾乎能買兩台ASUS WL566GM…在總總複雜的原因之下，只好打雙SSID的主意。反正PC家今天訂貨隔天到，沒法使用頂多包一包退回去就好。

還好，SMC WBR11G沒讓我失望。

在此把我浪費數小時設定的經驗作個記錄，提供其它人做參考。

#######################################################################

網路環境：辦公室到實驗室經過4道以上的牆，距離10公尺以內，隔間複雜且有超多儀器設備。

AP1:ASUS WL566GM MIMO無線路由器，連接固定IP一組和HP彩雷事務機。AP1設定DHCP伺服器，連接需WEP驗證。
AP2:SMC WBR11G，連接公用電腦網路卡和無線分享給研究生x N。

########################################################################
設定方式列表：

AP1: 啥都不能動，也啥都動不了，因為某J學長堅持。話說陽春機也沒啥能動的。

AP2:先將需要設定的部分列表，圖片和步驟等我雜務處理完再補上。

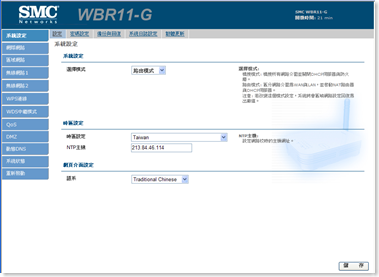

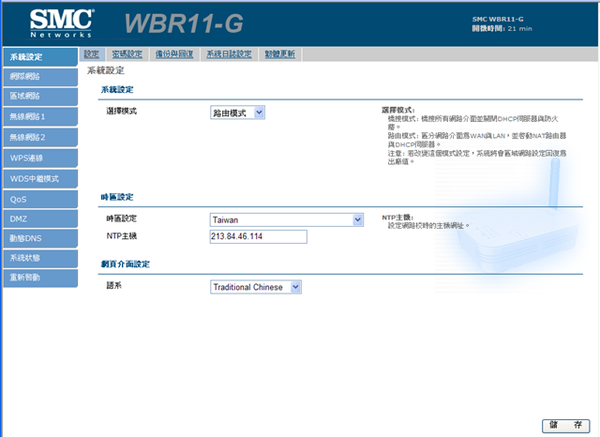

1.系統設定：路由模式，其它保持預設值

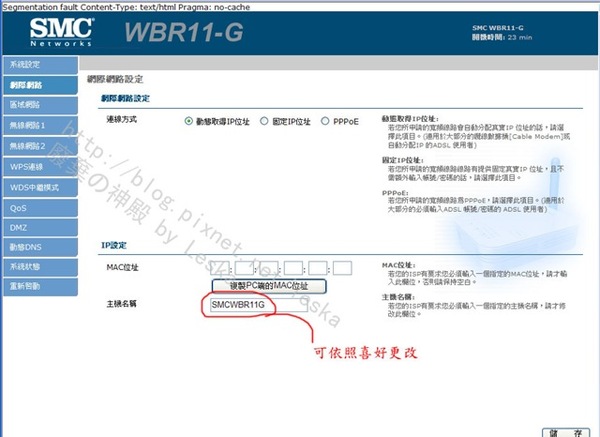

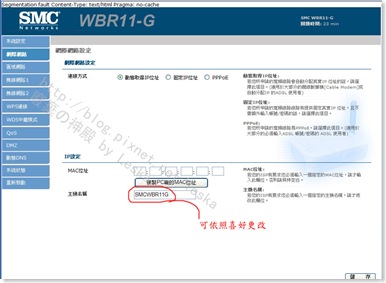

2.網際網路：設動態取得IP位址，其它保持預設值

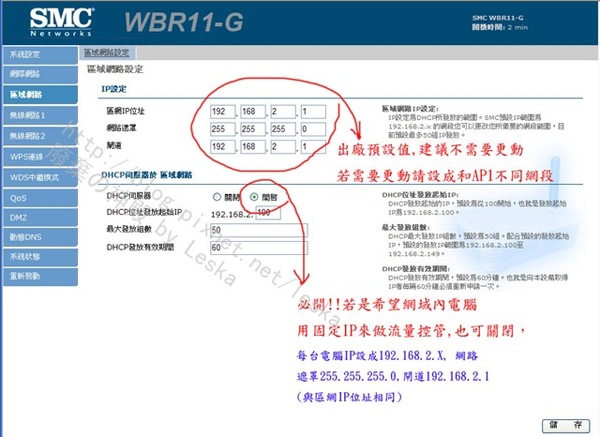

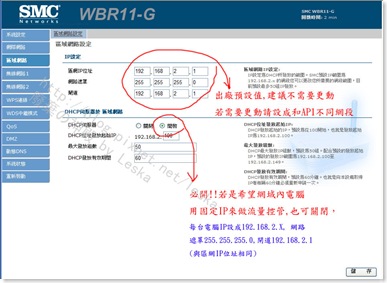

3.區域網路：保持預設值

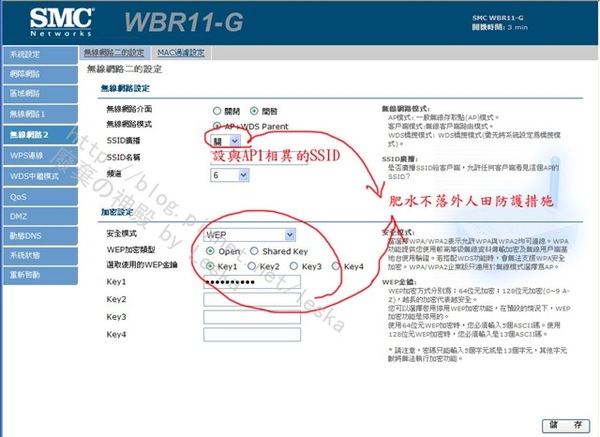

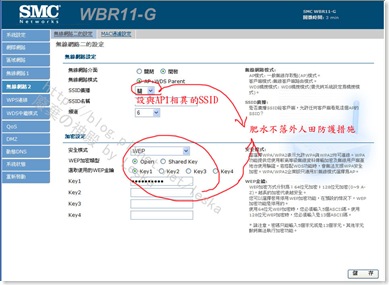

4.無線網路2：無線網路介面設定開啟，無線網路模式設AP+WDS Parent，SSID設成和AP1不一樣避免搞混，加密模式端看你想不想普渡眾生。此區的加密和AP1沒有任何關係，請把他當成獨立的，可通過AP1上網的網路基地台。

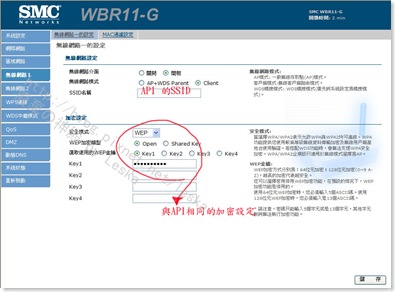

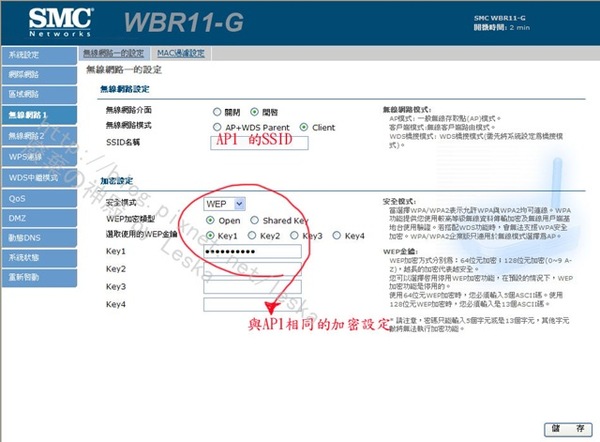

5.無線網路1：無線網路介面設定開啟，無線網路模式設client，SSID輸入AP1的SSID，加密模式設定成和AP1一樣，若無加密就不需要設定。



WPS連線和WDS中繼模式都不需要開啟也不用設定，其它部分只要沒動到，其實需要設定的只有第四和第五項。需要注意的事是，建議先開啟無線網路2，設定好後重開機讓AP+WDS Parent選項可以跳出來，再設定無線網路1通往AP1的無線廣域網路連線。

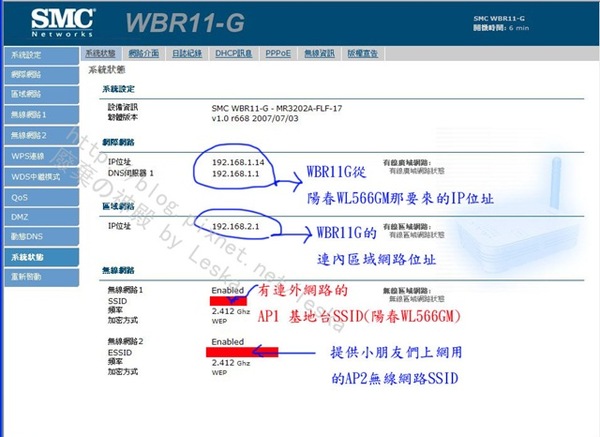

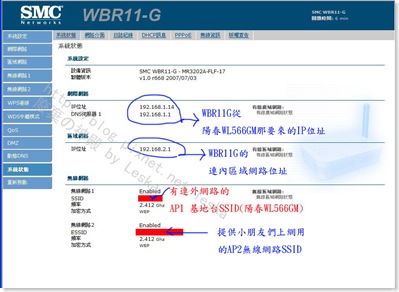

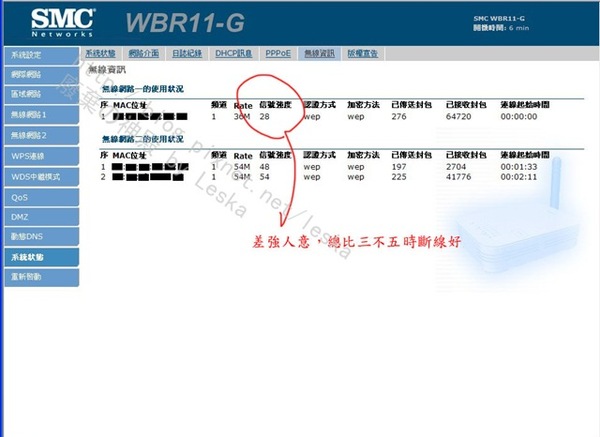

設定完成…等待漫長的重開機。連線成功!!看看設定結果：



總結：La Fonera在王老師家一年多以來似乎沒斷過線也很耐操，當初被我胡搞瞎搞一番也沒掛掉。因此可以粗估這台SMC WBR11G可以承受得了實驗室小朋友們的摧殘(ideal case)。價格算合理，且功能強大，個人認為值得推薦給有興趣替自己家裡無線網路加分的玩家。
